結構概述

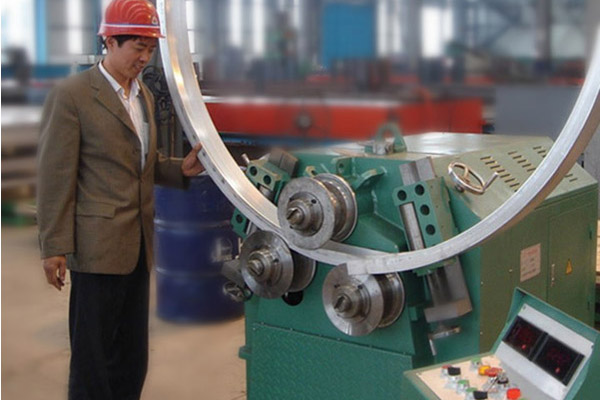

       16-型材彎曲機主要由床身部分、邊輥部分、托輥部分、傳動部分、電氣部分和液壓系統、模具等組成。 該機型為弧線下調式三輥型彎機，床身為鋼板結構件，做消除內應力處理，主輥的傳動通過液壓系統經液壓馬達、齒輪、鏈輪傳遞給動力做旋轉運動。兩只邊輥，繞中軸做弧線式運動，通過液壓系統經液壓馬達、齒輪傳遞的動力與主輥同時做旋轉運動，托輥則安裝在邊輥上，使托輥隨邊輥同時做弧線運動，以確保卷制型材的精度。根據現場和型材的要求，可以立式或臥式安裝。



技術參數


技術特點
       16-型材彎曲機的三個工作輥均為主驅動輥，通過液壓馬達、齒輪來實現，兩下輥升降為液壓傳動，兩下輥可圍繞固定回轉中心做弧線升降運動，工作輥的兩側設有托輥和矯正導向輥裝置，有利于保證非對稱截面（比如角鋼）型材卷制質量。 該機型為三輥全驅動，可進行型材端部的預彎，通過調節導輥，可對非對稱型卷制過程中產生的扭曲進行校正，所有動作均由電器控制柜上的按鈕來完成,位移數字顯示，顯示精度0.1mm。根據型材截面的形狀可完成不同形狀的卷制。該型設備的優點是卷制型材的精度好、工作效率高。
        該型材彎曲設備托輥矯正輥有三個運動：（1）可以做升降運動；（2）可同時與下輥?zhàn)龌【€升降運動；（3）可同時做旋轉運動，保證型材在卷制過程中的成型質量。兩個下輥的升降位移由數字顯示，醒目直觀，該機配有Du立的操作臺，操作方便。機器的床身為鋼板焊接結構，并經退火處理消除內應力。整機有足夠的強度和剛度，能夠滿足機器能力范圍內的型材的彎曲，更換模具可以卷彎角鋼、扁鋼、方鋼、槽鋼、工字鋼、圓鋼、鋼管等型材。  16-型材彎曲機結構先進，工作可靠，體積小，功能優越，是國內外先進的型材成形設備。廣泛用于鍋爐、造船、水電、金屬結構等行業。
